Comment utiliser son PDA Ipaq hx4700 sous Ångström avec Ubuntu

Cette documentation est en cours d'élaboration
Cette documentation est un peu délicate pour un utilisateur non averti.

Haut du PDA

 Haut du PDA

  1. Carte Compaq Flash (32Gb 800x UDMA 7 supportée sans problèmes).
  2. Carte SD 2Go Maximum.
  3. Bouton de mise sous tension.
  4. Emplacement stylet.
  5. Prise casque stéréo.

Corps du PDA

 Corps du PDA

  1. Haut parleur
  2. Écran tactile couleur 640×480 du PDA.
  3. Bouton messagerie.
  4. Bouton itache.
  5. Clavier flèches de déplacements.
  6. Bouton calendrier.
  7. Bouton contacts.
  8. Capteur de lumière.
  9. Diode électro luminescente énergie et notifications (orange).
  10. Diode électro luminescente Wifi (bleu).

Remarque sur le coté gauche du PDA, en haut, se trouve un bouton pour sélectionner l'enregistrement audio.

Bas du PDA

 Bas du PDA

  1. Bouton de réinitialisation à utiliser avec le stylet.
  2. Connecteur activesync.
  3. Transmission infrarouge.
  4. Blocage du couvercle de la batterie.
  5. Ouvrir le couvercle de la batterie.

Sauvegarde du hx4700

Objectif

Sauvegarder le système d'exploitation Windows CE original du hx4700

Prérequis

  • Une carte SD d'une taille minimum de 256Mo et maximum de 1Go.
  • Le support USB avec son alimentation du hx4700.
  • Le PDA Ipaq hx4700.

Comment sauvegarder Windows CE

Mettre le hx4700 en mode connexion série

Chargez électriquement le PDA avec son alimentation secteur ou sur le socle.

Mettre sous tension le PDA

Appuyez sur les touches contacts (touche 7) et itache (touche 4) simultanément

 Bas du PDA puis avec le stylet faire un reset (emplacement 1) au bas du hx4700

Le PDA n'est pas rétro-éclairé mais il affiche

"serial".

Le poser sur son socle USB avec l'alimentation de brancher au secteur et le câble USB connecté à votre ordinateur Ubuntu

Le pda affiche maintenant

"usb"

Sur votre ordinateur Ubuntu doit apparaître le périphérique /dev/ttyUSB0.

ls /dev/tty*

Mettre la carte SD dans le PDA. (Taille maximale 1Go)

Attention ! toutes les données contenues sur la carte SD seront effacées.

Installation de minicom

Voir la documentation minicom

Configuration de minicom
sudo  minicom -D /dev/ttyUSB0

Tapez Ctrl+a puis z pour voir l'aide

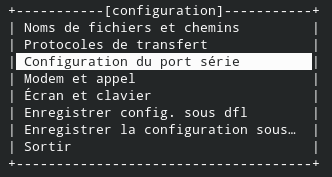

Pour configurer minicom tapez Ctrl+a puis o

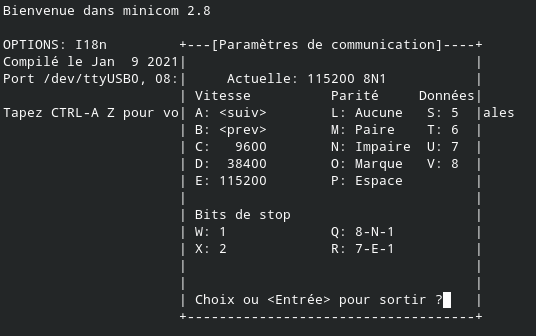

Choisir «Configuration du port série» Vérifier que «Débit/Parité/Bits» est 115200 8N1

Sinon touche E pour configurer

Vérifier que «Contrôle de flux matériel» est Non. Sinon touche f pour le changer.

Vérifier que «Contrôle de flux logiciel» est Non. Sinon touche g pour le changer.

Appuyez sur la touche entrée de votre clavier pour sortir du menu.

Puis :

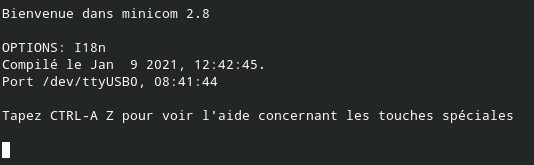

Exécution de minicom

Tapez la touche de votre clavier «Entrée».

Vous devez avoir le prompt USB>.

Sauvegarde sur la SD
USB> password BOOTLOADER
YHTCEUSB>
YHTCEUSB> d2s

minicom affiche :

SD:Waiting for card insert.........
CMD3 for SD, it's OK, ready to get RCA from response.
SD:Detected one card
SD:ready for transfer OK
Total card size=3D680000e=0
SDCARDD2S+,cStoragePlatformType=FF
*******************************************************************************************************************************************************************************************
Store image to SD/MMC card successful.
USB>

Le hx4700 affiche

CheckSum is
OK !

Retirer la SD et faire un reset du PDA avec le stylet.

Si l'espace est insuffisant (<256Mo) pour la sauvegarde minicom affiche :

SD:Waiting for card insert.........
CMD3 for SD, it's OK, ready to get RCA from response.
SD:Detected one card
SD:ready for transfer OK
Total card size=3C00000ze=0
SDCARDD2S+,cStoragePlatformType=FF
SDCARDD2S: Storage size is not enough !
USB>

Et le PDA affiche

Store size
isn't enough

Pour un problème de carte SD supérieure à 1Go minicom affiche

SD:Waiting for card insert.........
CMD3 for SD, it's OK, ready to get RCA from response.
SD:Detected one card
SD:ready for transfer OK
Total card size=3AD00000e=0
SDCARDD2S+,cStoragePlatformType=FF
SDWrite: SDWriteByte error!
SDWrite: SDWriteByte error!
Store image to SD/MMC card failed
USB>

Et le PDA affiche

Storing...
0%
Sauvegarde du contenu de la SD dans votre poste Ubuntu
sudo dd if=/dev/mmcblk0 of=wince-backup.image bs=130M count=1 status=progress
136314880 octets (136 MB, 130 MiB) copiés, 16 s, 8,4 MB/s
1+0 enregistrements lus
1+0 enregistrements écrits
136314880 octets (136 MB, 130 MiB) copiés, 16,3124 s, 8,4 MB/s

Restauration de Windows CE sur le hx4700

Rétablir la sauvegarde de Windows CE sur une carte SD

sudo dd if=wince-backup.image of=/dev/mmcblk0 bs=130M count=1 status=progress

Si vous n'avez pas de sauvegardes de Windows CE

à faire

Avec la sauvegarde de Windows CE sur la carte SD

Chargez électriquement le PDA avec son alimentation secteur ou sur le socle.

Mettre la carte SD dans le PDA.

Mettre sous tension le PDA

Appuyez sur les touches contacts (touche 7) et itache (touche 4) simultanément

 Bas du PDA puis avec le stylet faire un reset (emplacement 1) au bas du hx4700

Le PDA n'est pas rétro-éclairé mais il affiche

SD  Download
=============

Sections=1
Press Power

to Flash.....

 Haut du PDA Appuyez sur la touche de mise sous tension (Bouton 3) pour commencer la restauration

Puis le PDA affiche

SD  Download
=============

Sections=0


Please Wait
    for
Downloading


100%
Updating...

Le poser pendant la restauration sur son socle USB et le câble USB connecté à votre ordinateur Ubuntu, ou/et avec l'alimentation de brancher au secteur.

Lorsque la restauration du PDA est terminée, le PDA affiche

SD  Download
=============

Sections=0



Download
Completed

CheckSum OK !



100%

Retirer la carte SD

 Bas du PDA puis avec le stylet faire un reset (emplacement 1) au bas du PDA

Tester Ångström avec le PDA

Télécharger Ångström

Récupérer Angstrom-Octoprint-image-glibc-ipk-v2016.06-hx4700.rootfs.tar.gz l'image à décompresser sur la carte Compact flash.

Récupérer zImage-hx4700.bin l'image du noyau linux à installer sur la carte SD.

Télécharger Haret pour démarrer le noyau Linux

Déterminer les périfériques SD et Compact flash pour votre poste de travail Ubuntu

Mon portable dispose d'un lecteur SD, et j'utilise un adaptateur USB lecteur compact flash.

sudo fdisk -l
…
Disque /dev/mmcblk0 : 982,5 MiB, 1030225920 octets, 2012160 secteurs
Unités : secteur de 1 × 512 = 512 octets
Taille de secteur (logique / physique) : 512 octets / 512 octets
taille d'E/S (minimale / optimale) : 512 octets / 512 octets

Disque /dev/sdb : 30,06 GiB, 32279224320 octets, 63045360 secteurs
Modèle de disque : STORAGE DEVICE
Unités : secteur de 1 × 512 = 512 octets
Taille de secteur (logique / physique) : 512 octets / 512 octets
taille d'E/S (minimale / optimale) : 512 octets / 512 octets
Type d'étiquette de disque : dos
Identifiant de disque : 0x00000000

Périphérique Amorçage Début      Fin Secteurs Taille Id Type
/dev/sdb1              8192 63039059 63030868  30,1G  c W95 FAT32 (LBA)

Donc pour mon lecteur de carte SD natif le périphérique est /dev/mmcblk0, et pour ma carte compact flash c'est /dev/sdb1

Décompresser le système Ångström dans la compact flash

Décompresser à la racine de la carte Compact flash l'image Angstrom-Octoprint-image-glibc-ipk-v2016.06-hx4700.rootfs.tar.gz

cd «chemin à la compact flash»
cp «chemin où est mon image Ångström/Angstrom-Octoprint-image-glibc-ipk-v2016.06-hx4700.rootfs.tar.gz ./
sudo su
tar zxvf Angstrom-Octoprint-image-glibc-ipk-v2016.06-hx4700.rootfs.tar.gz
…
sync

Installer Haret sur la carte SD



Copier l'image du noyau sur la SD

Installer l'image Linux zImage-hx4700.bin dans la SD

cp zImage-hx4700.bin «chemin vers la carte SD»
sync

Configuration du hx4700 pour faire fonctionner la distribution Ångström

Matériel

à faire

Logiciel

à faire

Configuration de la station Ubuntu

Pour une station qui se connecte en DHCP à internet :

vi /etc/network/interfaces
# L'interface de boucle locale
auto lo
iface lo inet loopback

# L'interface réseau primaire
auto eth0
iface eth0 inet manual

# L'interface réseau du hx4700
auto usb0
iface usb0 inet manual

# L'interface du pont virtuel liant usb0 à eth0
auto br0
iface br0 inet dhcp
bridge_ports eth0 usb0

Configuration de la connexion réseau du hx4700

Opie

à faire

GPE

à faire

Gnome

à faire

Prérequis

Vérifier que la valeur de vm.mmap_min_addr est nulle.

cat /proc/sys/vm/mmap_min_addr

Si cela n'est pas le cas éditez

sudo vi /etc/sysctl.conf

changez alors la valeur comme suit

vm.mmap_min_addr = 0

puis exécutez

sudo sysctl -p

Pour valider le changement

Créer le répertoire qui va contenir tous les outils pour créer une image Ångström du hx4700

mkdir ~/openembedded
cd openembedded

Installation des paquets Ubuntu minimum

Configurez dash pour qu'il ne soit pas le Shell par défaut (Préférer Bash)

sudo apt-get install dash
sudo dpkg-reconfigure dash

Répondre "no" à la question posée

Installation des paquets minimum pour le fonctionnement

sudo apt install subversion cvs git build-essential help2man diffstat texi2html texinfo libncurses5-dev gawk python-dev sqlite gettext automake chrpath

Script d'installation Ångström

Copier le script d'installation de la distribution Ångström

git clone https://github.com/Angstrom-distribution/setup-scripts.git

Allez dans ce répertoire

cd setup-scripts/

Puis configurez votre environnement pour le hx4700

MACHINE=hx4700 ./oebb.sh config hx4700

Mettez à jour votre dépôt

./oebb.sh update

Modifiez votre environnement personnel des variables d'environnement

. environment-angstrom-v2014.12

Puis déconnectez vous de votre session graphique et reconnectez vous pour valider les changements

Création d'une Image Ångström Opie pour le hx4700

Modifier le fichier /home/user/openembedded/setup-scripts/sources/openembedded-core/meta/recipes-core/base-files/base-files/fstab

Compiler l'image opie du hx4700

MACHINE=hx4700 bitbake opie-image

Récupération des éléments de la compilation

ls -ail ~/openembedded/setup-scripts/build/tmp-angstrom_v2014_12-glibc/deploy/glibc/images/hx4700/
17706774 drwxr-xr-x 3 user user     4096 2012-01-06 02:25 .
17706772 drwxr-xr-x 3 user user      4096 2012-01-05 23:47 ..
17698538 -rw-r--r-- 1 user user  24441592 2012-01-06 02:25 Angstrom-opie-image-glibc-ipk-2011.03-hx4700.rootfs.jffs2
17698539 -rw-r--r-- 1 user user  25427968 2012-01-06 02:25 Angstrom-opie-image-glibc-ipk-2011.03-hx4700.rootfs-summary.jffs2
17698548 -rw-rw-r-- 1 user user  18135986 2012-01-06 02:25 Angstrom-opie-image-glibc-ipk-2011.03-hx4700.rootfs.tar.bz2
17698550 drwxrwxr-x 2 user user      4096 2012-01-05 23:51 Angstrom-opie-image-glibc-ipk-2011.03-hx4700-testlab
17706776 -rw-rw-r-- 1 user user   1973161 2012-01-05 23:47 modules-2.6.21-hh20-r26-hx4700.tgz
17698549 lrwxrwxrwx 1 user user        57 2012-01-06 02:25 opie-image-hx4700.jffs2 -> Angstrom-opie-image-glibc-ipk-2011.03-hx4700.rootfs.jffs2
17698534 lrwxrwxrwx 1 user user        59 2012-01-06 02:25 opie-image-hx4700.tar.bz2 -> Angstrom-opie-image-glibc-ipk-2011.03-hx4700.rootfs.tar.bz2
17706782 -rw-rw-r-- 1 user user       290 2012-01-06 02:25 reflash.ctl
17706783 -rw-rw-r-- 1 user user      1784 2012-01-05 23:47 startup.txt
17706775 -rw-r--r-- 1 user user   1282428 2012-01-05 23:47 zImage-2.6.21-hh20-r26-hx4700.bin
17706780 lrwxrwxrwx 1 user user        33 2012-01-05 23:47 zImage-hx4700.bin -> zImage-2.6.21-hh20-r26-hx4700.bin

Création d'une Image Ångström GPE pour le hx4700

à faire

Création d'une Image Ångström Gnome pour le hx4700

à faire

Création d'une Image Ångström E17 pour le hx4700

à faire

Création d'une Image Ångström Ubuntu pour le hx4700

à faire
