OpenMeca

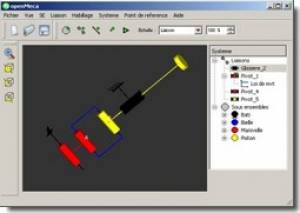

OpenMeca est un logiciel libre qui permet de créer un schéma cinématique en 3D puis de simuler le système ainsi obtenu. Différents résultats (actions mécaniques, trajectoires, vitesses, accélérations, etc.) peuvent être capturés pendant la simulation et visualisés sous forme de diagramme.

La version 1 n'est plus maintenue depuis 2012. Une version 2 est en cours de développement.

Pré-requis

Installation

Pour installer ce logiciel, il suffit de télécharger le .deb pour votre architecture matérielle à cette adresse, puis de l'installer.

Utilisation

Lancez l'application depuis le menu Applications → Éducation → openmeca ou en saisissant dans un terminal :

openmeca

Lorsque vous commencez un nouveau projet il faut être attentif à suivre une certaine chronologie :1)

  1. Créez vos sous-ensembles et définissez le bâti…
  2. Créez vos liaisons…
  3. Créez des tiges de raccordement entre les liaisons…
  4. Agrémentez votre schéma de diverses géométries (bâti, sphère, cône…)…
  5. Modifier une ou plusieurs des liaisons en "liaison motorisée" en vue d'une simulation et créer des lois de vitesse…
  6. Insérez des points remarquables, puis des mesures de trajectoires, vitesses… en fonction de vos besoins de mesure…
  7. Lancez une simulation (vous pouvez modifier l'échelle de représentation des vecteurs pour améliorer leur visibilité)…
Lors de l'enregistrement du projet, aucune extension n'est créée. Il faut la rajouter manuellement : .omc

Désinstallation

Pour supprimer cette application, il suffit de supprimer son paquet. Selon la méthode choisie, la configuration globale de l'application est conservée ou supprimée. Les journaux du système, et les fichiers de préférence des utilisateurs dans leurs dossiers personnels sont toujours conservés.

Pré-requis

Installation facile

La séquence de commandes suivantes permet d'installer les dépendances, de télécharger le paquet debian puis d'installer le paquet (uniquement pour des PC 64 bits).

sudo apt-get install libqt5help5 libqt5svg5 libqt5opengl5 libqt5widgets5 libqt5gui5 libqt5xml5 libqt5core5a
cd /tmp/ && wget https://openmeca.site/site/dl/openmeca_2.x_amd64.deb
sudo dpkg -i openmeca_2.x_amd64.deb

Maintenant openmeca est disponible dans le menu Education ou bien en tapant openmeca dans un terminal.

Desinstallation (dans le cas d'une installation facile)

Pour désinstaller openmeca, il suffit de taper la commande suivante.

sudo dpkg -r openmeca

Installation par compilation des sources

La séquence de commandes suivante permet d'installer les dépendances requises, de télécharger les sources, de les compiler et d'installer le logiciel.

sudo apt-get install build-essential git qtdeclarative5-dev qt5-default qttools5-dev-tools libqt5svg5-dev qttools5-dev
git clone https://gitlab.com/damien.andre/openmeca.git
cd ./openmeca
sudo  make install
Suivant votre configuration matérielle, la compilation peut durer 5 à 10 minutes

Désinstallation manuelle (dans le cas d'une install par compilation)

Pour supprimer cette application, il suffit de supprimer le fichier exécutable et le dossier de configuration avec les commandes suivantes :

sudo rm /usr/local/bin/openmeca
rm -rf $HOME/openmeca

Utilisation

Pour lancer OpenMeca, tapez simplement la commandes suivante:

openmeca

Par défaut, OpenMeca est en anglais. Vous pouvez choisir le français comme langue par défaut en allant dans le menu : File > Settings… > Language.

Pour prendre en main ce logiciel vous pouvez suivre une série de tutoriels vidéos disponible sur YouTube.


Contributeurs principaux : charbes, omc.


1)
description tirée du site du logiciel
