XRandR

XRandR est un outil en ligne de commande qui utilise l'extension RandR de Xorg afin de gérer les paramètres d'affichage de vos écrans comme la taille, le redimensionnement, la rotation ou le multi-écran.

Le point fort de l'extension RandR est que cette dernière est directement implémentée dans Xorg et ne nécessite pas le redémarrage de X lorsque l'on souhaite par exemple changer sa résolution, brancher un deuxième écran ou en utiliser plusieurs.

Il existe des interfaces graphiques réalisant une partie des transformations de xrandr :

  • Voir la page sur comment configurer son écran pour les interfaces graphiques par défaut.
  • LXRandR (installé par défaut sous Lubuntu).
  • ARandR : très utile pour gérer le multi-écran avec LXDE (Lubuntu). Permet de régler l'emplacement d'un écran activé mais qui n'est pas connecté (écran virtuel qui peut être partagé via vnc)

Connaitre la configuration xrandr actuelle

Avant de jouer avec xrandr, il est souvent utile de connaitre la configuration xrandr actuelle. Voici une astuce super utile : utiliser l'application arandr :

  1. Installer arandr
  2. Lancer arandr
  3. (optionnel) changer la configuration de vos écrans
  4. Menu Disposition ⇒ commande Enregisrter sous…
  5. Choisir un fichier
  6. Ouvrir le fichier dans un éditeur de texte et vous verrez la commande xrandr complète

Lister les sorties et les résolutions disponibles

Pour lister les résolutions disponibles, depuis un terminal lancez la commande suivante:

xrandr

Vous obtenez une réponse, variable suivant votre matériel et la configuration de votre serveur X, du type :

Screen 0: minimum 320 x 200, current 1366 x 768, maximum 32767 x 32767
eDP1 connected primary 1366x768+0+0 (normal left inverted right x axis y axis) 345mm x 194mm
   1366x768       60.0*+
   1360x768       59.8     60.0
   1024x768       60.0
   800x600        60.3     56.2
   640x480        59.9
CVT connected 1440x900+0+0 (normal left inverted right x axis y axis) 0mm x 0mm
   1440x900      60.0
   1024x768       60.0*
   800x600        60.3     56.2
   848x480        60.0
   640x480        59.9
TV1 unknown connection (normal left inverted right x axis y axis)
   848x480        59.9 +
   640x480        59.9 +
   1024x768       59.9
   800x600        59.9

Vous voyez apparaître les noms des modes écrans disponibles en première colonne et les différentes fréquences de rafraîchissement disponibles en seconde colonne.

Les noms des écrans apparaissent en MAJUSCULES et leur statut suit. Il existe 5 sorties vidéo possibles : sortie VGA, sortie DVI, sortie HDMI, sortie LVDS pour la sortie principale d'un portable et sortie TV pour S-video. Les écrans utilisables sont marqués « connected », leurs noms seront utilisés avec la commande « – output ».

Attention, il n'est pas nécessaire d'avoir sur votre ordinateur toutes les sorties détectées par XRandR. Certaines peuvent être bridées par le constructeur.

Les modes activés sont directement suivis du signe *.

Lister les propriétés disponibles

L'option --prop permet d'obtenir un affichage encore plus détaillé des propriétés disponibles.

usr@pc:~$ xrandr --prop

La sortie de cette commande renvoie une information analogue à l'affichage ci-dessous :

Screen 0: minimum 320 x 200, current 1366 x 768, maximum 8192 x 8192
HDMI-1 disconnected (normal left inverted right x axis y axis)
	aspect ratio: Automatic
		supported: Automatic, 4:3, 16:9
	Broadcast RGB: Automatic
		supported: Automatic, Full, Limited 16:235
	audio: auto
		supported: force-dvi, off, auto, on
	non-desktop: 0
		range: (0, 1)
	link-status: Good
		supported: Good, Bad
HDMI-2 disconnected (normal left inverted right x axis y axis)
	aspect ratio: Automatic
		supported: Automatic, 4:3, 16:9
	Broadcast RGB: Automatic
		supported: Automatic, Full, Limited 16:235
	audio: auto
		supported: force-dvi, off, auto, on
	non-desktop: 0
		range: (0, 1)
	link-status: Good
		supported: Good, Bad
DP-1 connected primary 1366x768+0+0 (normal left inverted right x axis y axis) 0mm x 0mm
	Broadcast RGB: Automatic
		supported: Automatic, Full, Limited 16:235
	audio: auto
		supported: force-dvi, off, auto, on
	non-desktop: 0
		range: (0, 1)
	link-status: Good
		supported: Good, Bad
   1024x768      60.00
   800x600       60.32    56.25
   848x480       60.00
   640x480       59.94
   1366x768_60.00  59.80*
HDMI-3 disconnected (normal left inverted right x axis y axis)
	aspect ratio: Automatic
		supported: Automatic, 4:3, 16:9
	Broadcast RGB: Automatic
		supported: Automatic, Full, Limited 16:235
	audio: auto
		supported: force-dvi, off, auto, on
	non-desktop: 0
		range: (0, 1)
	link-status: Good
		supported: Good, Bad

Fréquence listée dans les modes disponibles

Dimension de la fenêtre

Pour changer la résolution vers 1440x900 (plus haute résolution disponible d'après la réponse du terminal), tapez dans un terminal:

xrandr -s 1440x900

Fréquences de rafraîchissement

La commande ci-dessous change la fréquence à la nouvelle valeur de 1440×900 à 60 Hz :

xrandr -s 1440x900 -r 60

Utiliser plusieurs écrans

Si par exemple vous souhaitez mettre le second écran connecté en HDMI sur le coté droit de l'écran principal et que l'écran principal ait une résolution de 1920x1200, nous pouvons entrer dans un terminal :

xrandr --output HDMI --pos 1920x0 --mode 1440x900 --rate 60

Ainsi, nous pouvons en déduire l'effet des paramètres.

  • --output détermine l'écran à configurer
  • --pos positionne l'écran dans l'espace virtuel, dans cet exemple l'écran sera décalé de 1920 px vers la droite et de 0 vers le bas. Soit tout simplement à droite de l'écran principal (optionnel)
  • --mode détermine le mode utilisé (optionnel)
  • --rate la fréquence de l'écran, optionnel : par défaut c'est la plus grande valeur qui est appliquée.

Exemples de configuration multi-écrans (multi screen, dual screen, mirror screen, clone screen...)

Pour chaque configuration, mettez la ou les lignes suivantes dans /etc/X11/Xsession.d/45x11-xrandr

Pour tester après une modification de configuration, il suffit de fermer puis réouvrir une session.

  • Deux écrans cote à cote :

DP-2 est l'écran principal, DP-1 est à droite de DP-2, résolutions différentes :

xrandr --output DP-2 --mode 1680x1050 --primary
xrandr --output DP-1 --mode 1280x1024 --right-of DP-2

Vous pouvez adapter la position de l'écran secondaire avec --left-of, --right-of, --above, --below en fonction de vos besoins.

  • Deux écrans clonés, résolutions identiques (Clone dual screen) :

DP-2 est l'écran principal, DP-1 est identique à DP-2, les résolutions sont identiques :

xrandr --output DP-2 --mode 1280x1024 --output DP-1 --same-as DP-2
  • Deux écrans clonés, résolutions différentes (Clone dual screen) :

DP-3 est l'écran principal, DP-1 est identique à DP-3, les résolutions sont différentes :

xrandr --output DP-3 --mode 1280x1024 --scale 1x1 --output DP-1 --same-as DP-3 --scale 1.25x1.33

Ici, la résolution de l'écran principal est 1280x1024, celle de l'écran secondaire est 1024x768.

NB : L'échelle déclarée pour l'écran secondaire (1.25x1.33) est obtenue en divisant les dimensions de l'écran principal par celles de l'écran secondaire.

Ici : 1280/1024=1.25 et 1024/768=1.33

Fréquence non listée dans les modes disponibles

Il est tout à fait possible que votre écran supporte le mode 1280x1024 à 60Hz mais que ce mode ne soit actuellement pas listé dans les modes disponibles. Dans ce cas vous pouvez imposer la résolution de l'écran à cette dimension et cette fréquence avec xrandr. Mais, si ce mode n'est pas supporté, vous obtiendrez un message Frequency out of range et vous ne verrez plus rien à l'écran… Vous pourrez éventuellement revenir à une résolution et une fréquence supportées en utilisant le paragraphe Fréquence listée dans les modes disponibles en aveugle (c'est à dire sans voir ce que l'on tape!).

Pour obtenir un mode non listé, utilisez les programmes complémentaires gtf et sed. Vous entrez la ligne de commande suivante, vous devriez bien entendu adapter les nombres 1280, 1024 et 60 à votre résolution cible :

xrandr --newmode $(gtf 1280 1024 60 | sed -ne 's/"//g;s/ Modeline //p')

Vous avez normalement défini un mode nommé 1280x1024_60.00 ou un nom adapté à votre résolution cible. Maintenant, il ne vous reste plus qu'à l'autoriser pour l'écran récalcitrant. Imaginons que le nom de cet écran soit VGA1.

xrandr --addmode VGA1 1280x1024_60.00

Vous pouvez maintenant utiliser un programme graphique pour changer la résolution de cet écran. Par exemple, par le biais de la méthode graphique ou par celle décrite à la section Fréquence listée dans les modes disponibles ci-dessus.

Activer la résolution choisie

Il reste maintenant à appliquer cette résolution soit (liste non exhaustive) :

  • En ligne de commande :
    xrandr --output <SortieEcran> --mode <NomDuMode>
  • En sélectionnant dans les paramètres d'affichage le nouveau mode,
  • En sélectionnant dans ArandR ce nouveau mode.

Maintenant que la nouvelle résolution fonctionne, il faut l'activer pour l'avoir au prochain démarrage de l'ordinateur. Une solution consiste à créer un script avec nos deux commandes et de le lancer au démarrage. Avec notre exemple, créez un fichier Resolution.sh avec ce qui suit comme contenu :

#!/bin/bash/
xrandr --addmode HDMI 1440x900_60
xrandr --output HDMI --mode 1440x900_60
exit 0;

rendez votre script éxécutable et ajoutez-le enfin aux applications au démarrage (cf. point suivant pour une explication détaillée de la procédure de créatoin d'un script).

Autre solution, sous Lubuntu (du moins la 16.04) : pour activer la résolution voulue aux prochaines démarrages, il suffit d'ouvrir l'éditeur des paramètres d'affichage de Lubuntu et d’enregistrer la configuration (bouton "Enregistrer") pour que le système retrouve la résolution à l'avenir.

Ajouter une résolution non listée

La résolution de votre écran n'est pas disponible par défaut. C'est rare et ça arrive, on va voir comment gérer cela.

Commencez par identifier votre écran :

xrandr | awk '/connected [^(]/{print $1}'

Par exemple comme réponse vous avez "eDP-1-1" comme identifiant, vous aurez à le remplacer par le votre dans les prochaines commandes.

Si vous désirez essayer avec une résolution de 1920x1080 en 60hz (n.b. vérifiez si la carte graphique le supporte avant) Tapez la commande :

gtf 1920 1080 60

En retour vous aurez :

# 1920x1080 @ 60.00 Hz (GTF) hsync: 67.08 kHz; pclk: 172.80 MHz
Modeline "1920x1080_60.00"  172.80  1920 2040 2248 2576  1080 1081 1084 1118  -HSync +Vsync

Ce qui nous intéresse ici est la seconde ligne (# est toujours suivi d'un commentaire)

Pour ajouter la résolution depuis xrandr cela donne donc :

xrandr --newmode "1920x1080_60.00"  172.80  1920 2040 2248 2576  1080 1081 1084 1118  -HSync +Vsync

et donc pour l'ajouter au menu ("eDP-1-1" sera à remplacer par votre identifiant d'écran) tapez :

xrandr --addmode eDP-1-1 1920x1080_60.00

Pour changer de résolution depuis le terminal :

xrandr -s 1920x1080_60.00

Cependant au redémarrage, ces modifications seront perdues, d'ou le chapitre suivant

Une autre méthode consiste à regarder les choix disponibles en lançant arandr puis en regardant les lignes de commandes xrandr avec le nom du ou des sorties dans le menu Sortie.

Rendre persistantes les modifications

Créer le script

Reprenez les commandes précédentes (en modifiant les commandes au besoin) :

#!/bin/sh
xrandr --newmode "1920x1080_60.00"  172.80  1920 2040 2248 2576  1080 1081 1084 1118  -HSync +Vsync
xrandr --addmode eDP-1-1 1920x1080_60.00
xrandr -s 1920x1080_60.00

'Ctrl+X' pour quitter, n'oubliez pas de sauvegarder en tapant "o".

Lancer le script via /etc/X11/Xsession.d/

La première méthode consiste à créer le fichier 45x11-xrandr avec les droits d'administration dans /etc/X11/Xsession.d/, en y mettant le script.

Lancer le script via ~/.xprofile

Créez un fichier "~/.xprofile" et copiez y le script

Lancer le script via le lancement d'application au démarrage

Une autre méthode, peut-être plus artisanale mais efficace, consiste à préparer un script qui sera lancé avec applications au démarrage.

Ajouter au script précédent :

#!/bin/bash
gsettings set org.gnome.desktop.background picture-uri file:///usr/share/backgrounds/Xerus_Wallpaper_Grey_4096x2304.png
gsettings set org.gnome.desktop.background picture-uri file:///usr/share/backgrounds/TCP118v1_by_Tiziano_Consonni.jpg
exit 0;

Le script est enregistré dans un fichier texte (adapt_resolution.sh par exemple) auquel les droits d’exécution sont accordés :

chmod gua+x  adapt_resolution.sh

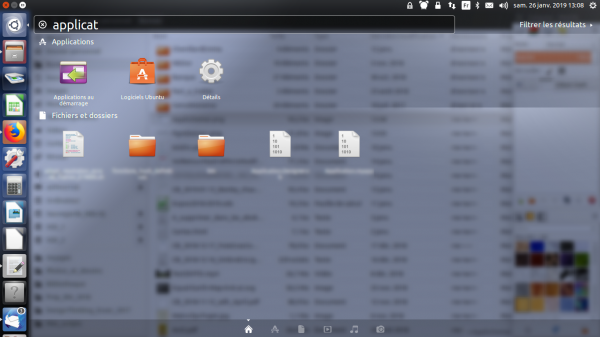

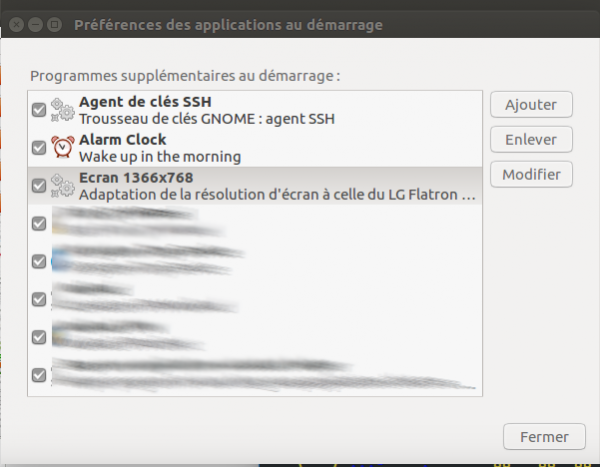

Ensuite, sélectionner « applications au démarrage » parmi les applications d'Ubuntu. Choisir « Ajouter » parmi les options proposées :

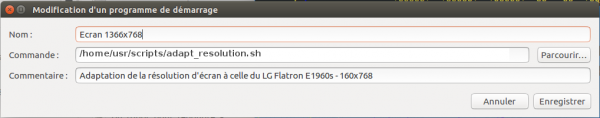

Rechercher le script dans l'arborescence, compléter le nom donné à la commande ainsi que les commentaires puis cliquer sur « Ajouter » (l'image d'illustration correspond à une fenêtre de modification où « Ajouter » a été remplacé par « Enregistrer ») : Désormais le script se lancera automatiquement à chaque connexion de l'utilisateur (dès la prochaine connexion).

Pivoter l'affichage

Pour pivoter l'affichage (utilisation d'un écran en mode portrait par exemple), il est nécessaire d’utiliser l'option --rotate suivie du sens de rotation et précédée du nom de l'écran concerné.

Les options de rotation disponibles sont :

normal orientation par défaut (selon l'écran, généralement paysage ou portrait)
left pivoté de 90° vers la gauche par rapport à l’orientation « normal »
right pivoté de 90° vers la droite par rapport à l’orientation « normal »
inverted pivoté de 180° (à l'envers) par rapport à l'orientation « normal »

Ainsi, pour un écran nommé « eDP1 » dont l'affichage doit être tourné vers la gauche, la commande sera la suivante :

usr@pcx:~$ xrandr --output eDP1 --rotate left

La résolution virtuelle consiste à définir une résolution plus grande que pourrait supporter l'écran.

Modes « panning » et « scale »

Avec le mode « panning » la taille d'affichage n'est pas modifiée mais on peut déplacer son écran au sein de cette résolution virtuelle. Ce serait comme si on utilisait une lucarne pour visionner une partie d'un paysage et qu'on la déplaçait.

Avec le mode « scale » vous pouvez augmenter artificiellement la résolution native à une résolution supérieure de celle supportée par la dalle LCD. Contrairement à la résolution virtuelle, tout le contenu est visible mais redimensionné.

Il faut préciser les paramètres « panning » et « scale » ensembles.

Exemple pour une sortie VGA 1280x800 pixels :

  • mode « scale » :
xrandr --output VGA1 --mode 1280x800 --scale 1.5x1.5 --panning 1920x1200
  • mode « panning » :
xrandr --output VGA1 --mode 1280x800 --scale 1x1 --panning 1920x1200
  • revenir en mode « normal » :
xrandr --output VGA1 --mode 1280x800 --scale 1x1 --panning 1280x800
Après plusieurs changements de mode, il est possible qu'une erreur similaire à celle ci-dessous se produise.
X Error of failed request:  BadMatch (invalid parameter attributes)
  Major opcode of failed request:  140 (RANDR)
  Minor opcode of failed request:  7 (RRSetScreenSize)
  Serial number of failed request:  26
  Current serial number in output stream:  28

Dans ce cas essayez :

xrandr --output VGA1 --scale 2x1 ; !-1

NVidia : "BadMatch" error

Si vous avez une erreur de ce type en ajoutant une résolution à une sortie vidéo :

xrandr --addmode HDMI-0 1400x1050_57.20
  X Error of failed request:  BadMatch (invalid parameter attributes)
  Major opcode of failed request:  140 (RANDR)
  Minor opcode of failed request:  18 (RRAddOutputMode)
  Serial number of failed request:  31
  Current serial number in output stream:  32

Vous pouvez créer un fichier xorg.conf en adaptant les données :

# nvidia-settings: X configuration file generated by nvidia-settings
# nvidia-settings:  version 361.42  (buildd@lgw01-18)  Tue Apr  5 14:33:28 UTC 2016
 Section "ServerLayout"
    Identifier     "Layout0"
    Screen      0  "Screen0" 0 0
    InputDevice    "Keyboard0" "CoreKeyboard"
    InputDevice    "Mouse0" "CorePointer"
    Option         "Xinerama" "0"
 EndSection
 Section "Files"
 EndSection
 Section "InputDevice"
    # generated from default
    Identifier     "Mouse0"
    Driver         "mouse"
    Option         "Protocol" "auto"
    Option         "Device" "/dev/psaux"
    Option         "Emulate3Buttons" "no"
    Option         "ZAxisMapping" "4 5"
 EndSection
 Section "InputDevice"
    # generated from default
    Identifier     "Keyboard0"
    Driver         "kbd"
 EndSection
 Section "Monitor"
    # HorizSync source: edid, VertRefresh source: edid
    Identifier     "Monitor0"
    VendorName     "Unknown"
    ModelName      "NT@ LCD MONITOR"
    HorizSync       28.0 - 66.0
    VertRefresh     48.0 - 75.0
    Option         "DPMS"
    Modeline "1400x1050_57.20"  115.75  1400 1488 1632 1864  1050 1053 1057 1088 -hsync +vsync
  EndSection
 Section "Device"
    Identifier     "Device0"
    Driver         "nvidia"
    VendorName     "NVIDIA Corporation"
    BoardName      "GeForce GT 520"
 EndSection
 Section "Screen"
    Identifier     "Screen0"
    Device         "Device0"
    Monitor        "Monitor0"
    DefaultDepth    24
    Option         "Stereo" "0"
    Option         "nvidiaXineramaInfoOrder" "CRT-1"
    Option         "metamodes" "HDMI-0: nvidia-auto-select +0+0, VGA-0: nvidia-auto-select +1400+0"
    Option         "SLI" "Off"
    Option         "MultiGPU" "Off"
    Option         "BaseMosaic" "off"
    Option         "ModeValidation" "NoVesaModes, NoXServerModes"
    Option         "ExactModeTimingsDVI" "True"
    SubSection     "Display"
        Depth       24
    Modes      "1400x1050_57.20"
    EndSubSection
 EndSection

Pour plus de détail, voir l'article hyper complet en Anglais sur xrandr sur askubuntu.com

Conserver les paramètres

L'automatisation de l'augmentation de résolution est possible. Créez le fichier /etc/X11/Xsession.d/45x11-xrandr avec les droits d'administration et collez-y le code suivant :

xrandr --verbose --output LVDS1 --mode "800x480" --scale "1.28x1.25"

Enregistrez et quittez. Dorénavant, la résolution sera augmentée automatiquement lors de chaque connexion.

Si vous souhaitez des écrans virtuels VIRTUALX, voir ce lien : https://askubuntu.com/questions/453109/add-fake-display-when-no-monitor-is-plugged-in

La configuration de xorg.conf n'est plus nécessaire sur les versions récentes d'Ubuntu et même, ce fichier n'existe plus. Cependant pour certaines cartes cela peut s'avérer utile, dans ce cas référez-vous à la page qui traite d'Xorg.


Contributeurs : ymulleneers azerttyu, Id2ndR, Ignace72, percherie, L'Africain.

  • xrandr.txt
  • Dernière modification: Le 11/09/2022, 11:56
  • par moths-art
