KiCad

KiCad est une suite open source (GPL) pour la réalisation de schémas électroniques et de circuits imprimés.

Installez le paquet kicad. Pour installer le mode d'emploi : kicad-doc-fr.

Pour installer la traduction française de l'interface : kicad-locale-fr (pour obtenir une autre langue, remplacer le "fr" par l'indicatif de la langue désirée)

Test de la simulation de circuits dans la version de développement

Lancez kicad et ouvrez le projet /usr/share/kicad/demos/simulation/sallen_key/sallen_key.pro avec le menu Fichiers/Ouvrir Projet

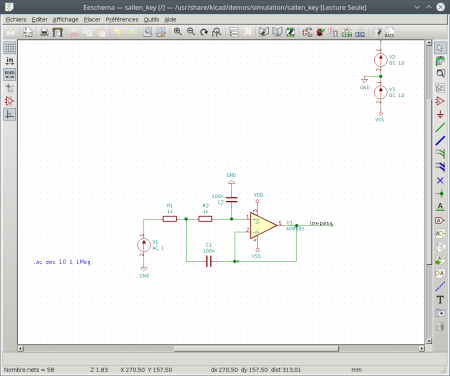

Double cliquez sur le fichier sallen_key.sch pour ouvrir le schéma.

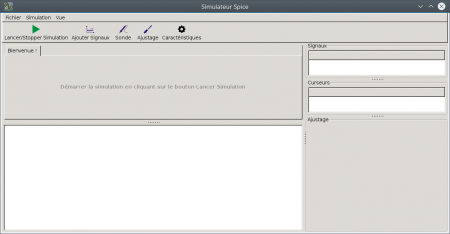

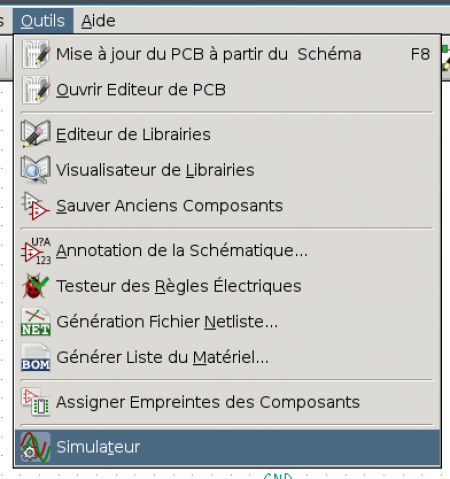

Pour lancer la simulation cliquez le menu Outils/Simulateur

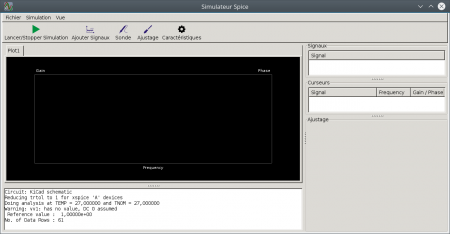

Cliquez Lancer/Stopper Simulation pour calculer les valeurs de la simulation

Cliquez sur Ajouter Signaux

Choisir V(/lowpass)

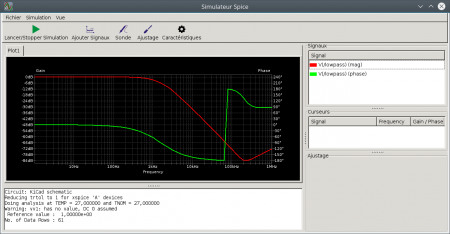

Le résultat du montage sur une gamme de fréquences

(tiré du site officiel)

La suite KiCad est un ensemble de quatre logiciels et un gestionnaire de projets destinés à la réalisation de cartes électroniques :

  • Eeschema : entrée schématique.
  • PcbNew : logiciel de réalisation de circuits imprimés.
  • Gerbview : visualisation des documents générés au format GERBER (documents de phototraçage).
  • Cvpcb : utilitaire de sélection des empreintes physiques des composants électroniques utilisés dans le schéma.
  • Kicad : gestionnaire de projets.

Le gestionnaire de projets, Kicad, permet la sélection rapide d'un projet et le lancement de l'utilitaire nécessaire (Eeschema, PcbNew, …). Cette suite logicielle est diffusée gratuitement en open source sous licence GPL par le LIS à toutes les personnes intéressées. Elle est destinée à toute personne ayant à créer et réaliser des circuits imprimés simples ou complexes.

Ces logiciels (ils sont basés sur WXWIDGETS) sont MULTIPLATE-FORME, tournent sous LINUX et Windows et sont maintenus régulièrement.

La version précompilée Linux est testée sous Mandrake 9.2. Elle a été également testée sous FreeBSD.

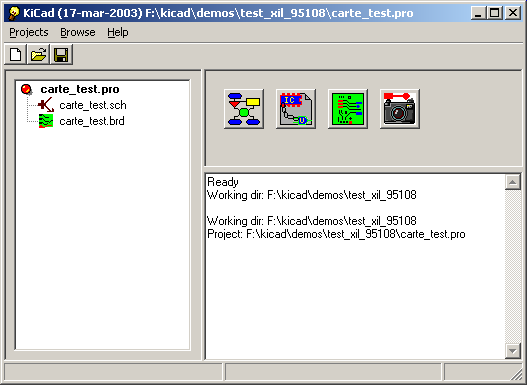

kicad (gestionnaire de projet)

La schématique permet la conception de schémas simples ou en hiérarchie (multifeuilles), le contrôle de vraisemblance (ERC) et la génération de netlistes pour PcbNew, ainsi que pour la simulation Spice.

Le logiciel gère également un accès direct et immédiat à la documentation des composants.

Eeschema

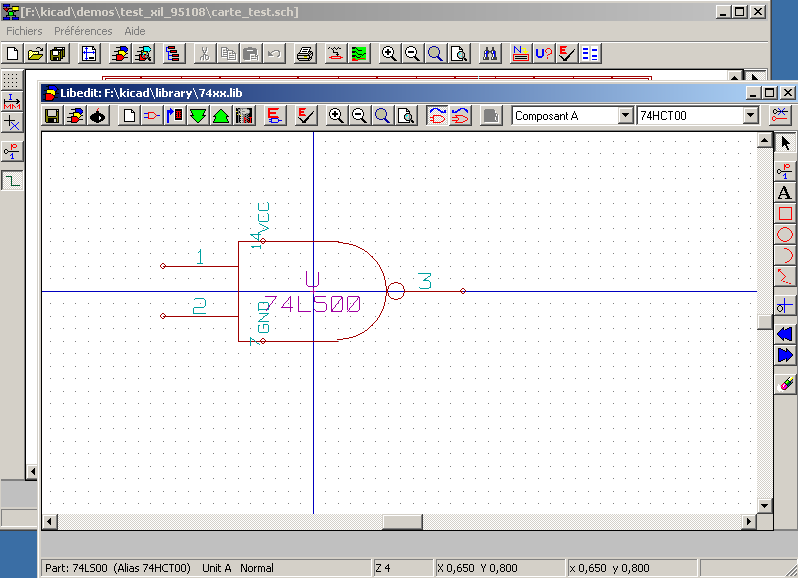

Édition des composant

Le logiciel de réalisation de circuits imprimés Pcbnew travaille sur 1 à 16 couches de cuivre plus 12 couches techniques (vernis, masques de soudure …) et génère automatiquement tous les documents nécessaires à la réalisation des circuits ( fichiers GERBER de phototraçage, perçage et placement des composants, ainsi que des fichiers de traçage PostScript pour la réalisation de prototypes plus adaptés aux moyens mis en oeuvre dans les établissements d'enseignement).

La visualisation en 3 dimensions (sous OpenGL) du circuit et des composants est possible.

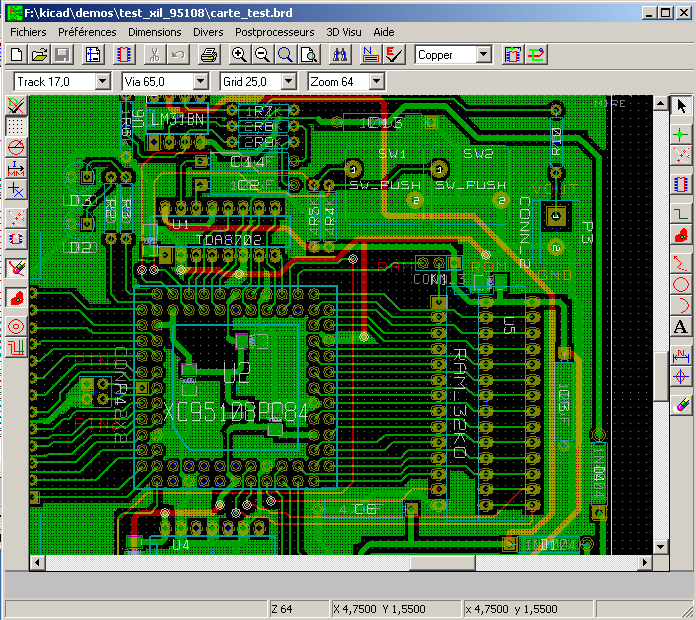

PcbNew

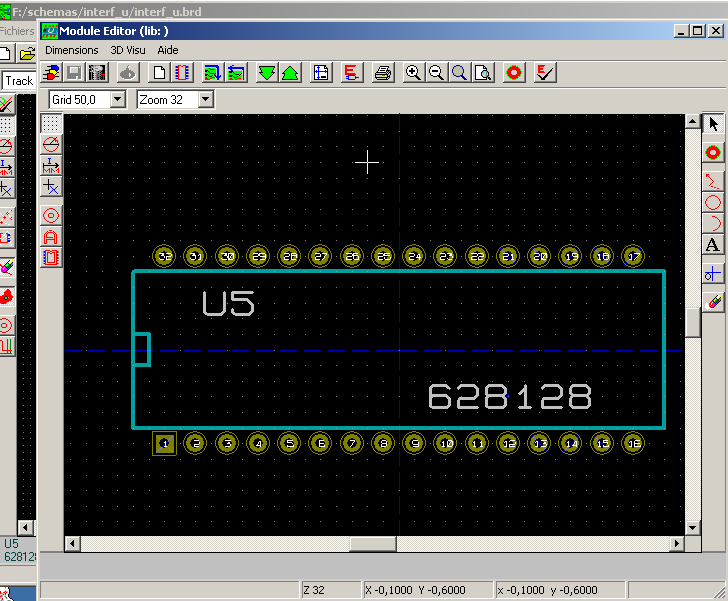

Édition de Modules

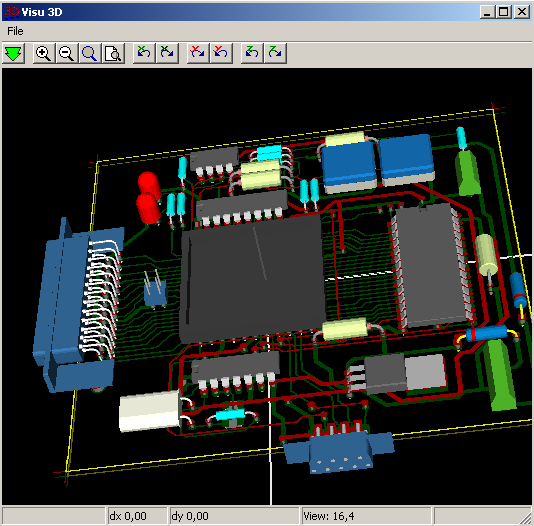

Pcbnew : Visualisation 3D

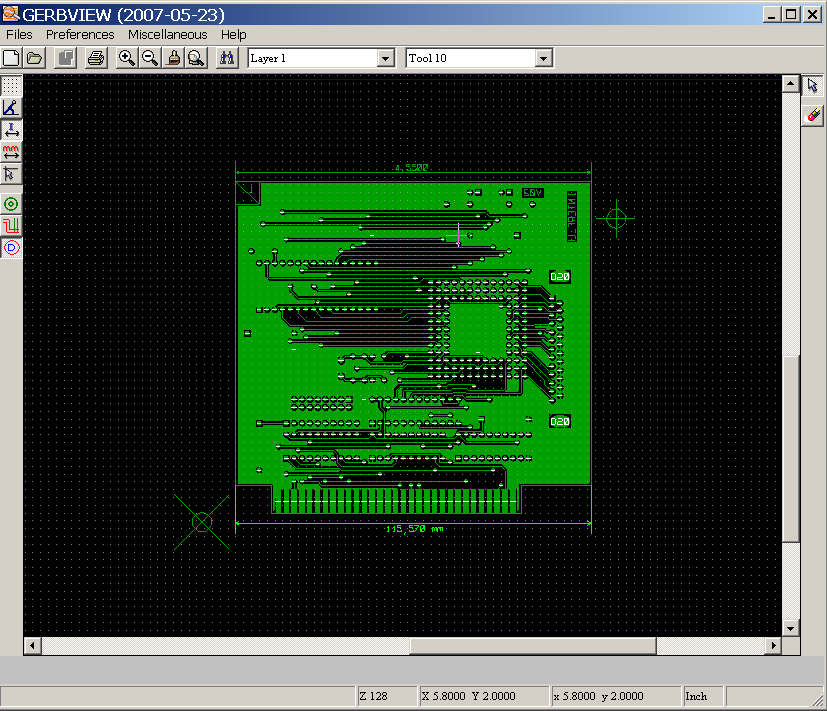

Gerbview : Visualisation de fichiers GERBER

Librairies :

Eeschema et PcbNew gèrent de façon efficace les librairies de composants et de modules :

On peut créer, modifier,échanger et supprimer facilement des éléments de ces librairies.

Des fichiers de documentation peuvent y être associés, ainsi que des mots-clé pour une recherche de composant par fonction plutôt que par référence.

Des librairies importantes, développées sur plusieurs années, sont disponibles, pour la schématique et pour les modules de circuits imprimés (composants classiques et cms).

La plupart des modules de circuits imprimés disposent de leur représentation 3 dimensions.

Logiciels complémentaires :

Ils sont compris dans la suite KiCad et sont librement disponibles (licence GNU) :

Wyoeditor (éditeur de texte utilisé pour examiner les rapports) basé sur Scintilla et wxWidgets (http://wxguide.sourceforge.net/editor.html).

Wings3D : modeleur 3D pour les modules de Pcbnew (http://www.wings3d.com).

Documentation :

Elle est disponible en ligne en HTML, PDF, ePub : http://kicad-pcb.org/help/documentation/
